【分享】轻型电缆桥架的安装要注意哪些问题？

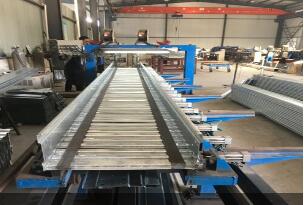

  轻型电缆桥架在安装的时候，有很多问题是需要注意的。下面我们就来介绍一下有哪些问题。

  (1)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

  (2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

  (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

  (4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘 制桥架敷设轴侧图,则对材料统计将更。

  直线段：注明全长、桥架层数、标高、型号及规格。

  拐弯点和分支点:注明所用转弯接板的型号及规格。

  升降段：注明标高变化,也可用局部大样图或剖面图表示。

  （5）桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

  (6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管注明引下方式即可。

  (7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

  (8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。

  (9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过 50%。

  (10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位、转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

  (11)在水平、垂直桥架和垂直线槽中敷设电缆时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。

  除此之外，还有很多，如桥架的宽度，安装方式等等，这些注意问题我们下次再介绍。
