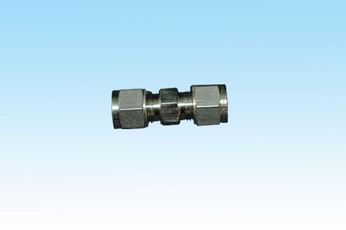

单卡套管接头
单卡套管接头 所属类别：仪表管件
单卡套管接头
产品概述:
钢制单卡套管接头是国内外大力推广使用的新型可靠的管子连接件，它与钢管连接时不需要焊接，管路安装极为方便，有利于防火、防爆和高空作业，耐压能力高，密封性和反复性能好。该系列管接头是测量、液压、气动信号管路中先进的连接方式，在工程设计中被优先考虑选用。
我公司生产的钢制单卡套管接头是根据GB3733～3764《卡套式管接头》及原化工部标准生产，通过在全国各系统、各单位的多年现场使用，证明其技术性能良好、质量稳定、造型美观、经济实用。
卡套是确保工作性能的关键，我公司生产的单卡套管接头系列产品，保证其结构、尺寸、材料及热处理达到规定标准要求，卡套的切入深度达到≥0.2mm。
工作原理:
钢制单卡套管接头由接头体、螺母、卡套三个零件组成。卡套是一个前后端外侧带有锥面，前端内侧带有刃口的金属环，接头体如挤压模具，在螺母的推动下，卡套的外侧遇到接头体内锥面的作用而使卡套前部径向收缩变化，中部稍有拱形凸起，继续旋动螺母，就迫使刃口切入钢管，这样便实现了接头体钢管之间密封和紧固作用。
技术指标:
| 主要技 术指标 | 公称压力（PN） | 适用介质 | 材料 | ||
| 接头体 | 螺母 | 卡套 | |||
| 25MPa、40MPa | 非腐蚀 | 35# | 35# | 10#、20# | |
| 25MPa、40MPa | 有腐蚀 | 1Cr18Ni9Ti、304、316、316L | 1Cr18Ni9Ti、304、316、316L | 1Cr17Ni2、316L | |
