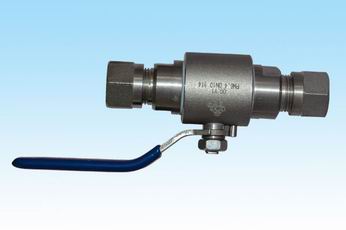

气动管路球阀

气动管路球阀

气动管路球阀

    气动管路球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。
特点:
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
气动管路球阀的用途
    气动管路球阀是一种被广泛使用的阀门,球阀的启闭件采用圆形通孔的球体,球体随阀杆转动,以达到切断、分配、改变介质流向等作用,其中V形开口的球阀还可用于流量调节。球阀具备的优点有:启闭迅速,操作方便;结构简单,重量轻,密封性能好;流体阻力小;适用于低温、高温、高压、黏度较大的介质。球阀的结构分浮动球和固定球,浮动球阀靠介质压力将球体压紧在阀座的出口端;固定球阀的球体由上下两个轴承支持,通过弹簧和介质压力使阀座紧压向球体来实现密封。
球阀发展演变与工作原理
  Q11SAF-64内螺纹球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
优点
1、流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

时间:2012-07-31 00:00:00
